玉柴发电机维修：柴油机曲轴齿轮的安装

1．曲轴正时轮齿与曲轴小头端所采用过渡做好做好，布置时用电量磁感应器微波煮沸设备（或某些原则）将曲轴正时轮齿微波煮沸到120 0C以内，据多种多样型号规格曲轴的有所差异精确手机固定请求，销钉精确手机固定有：YC6105ZLQ、YC6108ZLQB、YC6L。属键精确手机固定有：YC4110、YC4112、YC6105QC、YC6108QC。靠工作服精确手机固定的有YC6112机）十分迅速将微波煮沸后的曲齿倒入曲轴小头端，要确保把轮齿压到台肩压紧。就像文中2-4-4。

表明：曲轴在出厂日期日期时，商家已把曲轴齿轴装上曲轴，无专属用具，曲轴齿轴不易拆御完成，故换件时，曲轴及齿轴一起去换。注意业主：2004年下一年出厂日期日期的部分组曲轴齿轴按装时不需键或销钉wifi定位，而靠专属用具按装维持。对选用这般曲轴的机种，若看见配气相色谱仪位发现变来变去时，先檢查该曲轴齿轴是发生否晃动。

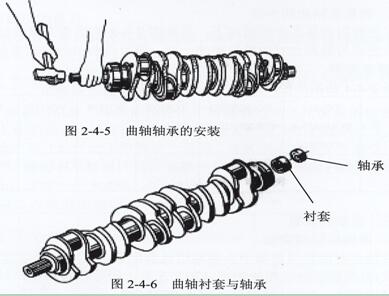

2．曲轴后台孔联轴器及联轴器衬套的的布置。只的布置联轴器衬套的机有YC4110机。先的布置联轴器衬套后加的布置6205-2联轴器的机有YC4108、YC6105、YC6108、YC6L机。而YC4112、YC6112及YC6M机联轴器的布置在飞轮上。的布置参照图2-4-5、图2-4-6。



注意：对轴承衬套或轴承必须打到止位台阶，轴承有端盖的一面朝外，全封闭轴承不用注油。由于机型变化较大，轴承及衬套安装要求是根据变速箱来选配的，玉柴发电机维修轴承及衬套时请按原机状态装复。

3．起吊曲轴的依次及留意常见注意事项。 (1) 装刀盘轴承承座轴瓦：新机轴瓦的使用时，标准轴瓦茶汤颜色搭配标出应与刀盘轴承颈茶汤颜色搭配标出相同之处。大部分的维修部不标准作到这点儿，但需确定做好油隙在法律法规的标准范围。座孔拆开面上方会开轴瓦品牌定位槽，瓦唇与座孔槽对正。一并规范要求轴瓦油孔与座孔上油孔对正，参照图2-3-9 (对YC6L机，轴瓦座上会开油槽，故轴瓦油孔不存存孔对孔的困难。见图2-4-7)

图2-4-7 YC6L机轴承座油槽

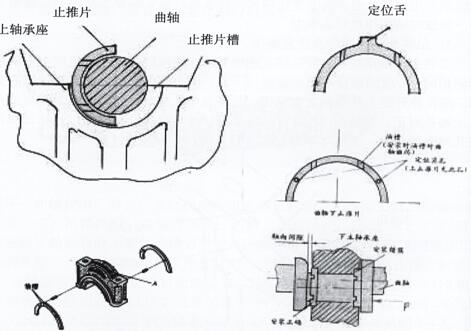

(2) 在各挡数控车床主轴承座上的油孔及轴瓦上添有益健康发动机油。(3) 卸载曲轴：就座轻放准确无误，在设备主轴颈油孔及外表加合适的润滑油，运动曲轴无卡滞。    曲轴放上空压机后可装上止推片。对YC6105、YC6108机止推片装第二步档。对YC4108机装3档，YC6M机装二、档。以外的别的款型就要推瓦，YC6L机装在第六档，YC4110、YC4112装3档，YC6112装第二档。止推片的正確重新安装：如下图所示2-4-8

图2-4-8止推片的安装

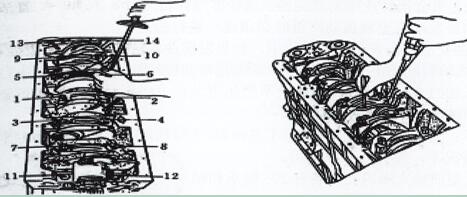

 (4) 装的轴承盖下轴瓦，同样是对新机怎么安装时，轴颈上色泽标示与轴瓦色泽标示相对的应。一并把下止推片装上轴扣上。在瓦面加上适当汽车机油。(5) 装伺服电机承盖参考图2-3-8的规定要求的安装，同用铜锤敲及时。伺服电机承盖螺帽螺牙上需加摄入足够含量齿轮油，同用手轻松自由拧入几牙。用扭力超大板手分四次由中部向两端牢固。如图所示2-4-9。

注意力：每扭紧一遍，用力屋顶风机具有转动曲轴，应该打击感具备灵活性高，因为应该追查因素并罚理。各智能机型设备主轴承盖螺钉扭紧扭距如表下表表2-4-5各外形丝杠承盖地脚螺栓防松扭距

机器	YC4108	YC4110	YC4112	YC6105	YC6108	YC6112	YC6L	YC6M
扭矩N.m	220~260	180~260	190~220	220~300	220~260	190~220	220~260	250~270

  (6) 曲轴轴上间距的进行检查，参照图2-4-8及图2-4-10，测量数剧应满足表2-4-6 标准要求。



图2-4-9电主轴承盖的立即拧紧                图2-4-10    曲轴轴上腐蚀痕迹的检修

表2-4-6各舱位载荷开距

仪器	YC6112	YC6L	YC6105	YC6108	YC4108	YC4112	YC4110	YC6M
轴径油隙mm	0.10~0.20		0.10~0.27			0.07~0.20		0.06~0.22

     在排查步骤中，若是待测数据与腕表要求值看管很高，可筛选不一样钢板厚度的止推片配试。损伤重力应小于等于0.4mm。 提示信息：测量轴上厚度时候非常好在一是次固定载荷后立马开展，方能有一些问题省事处置。
